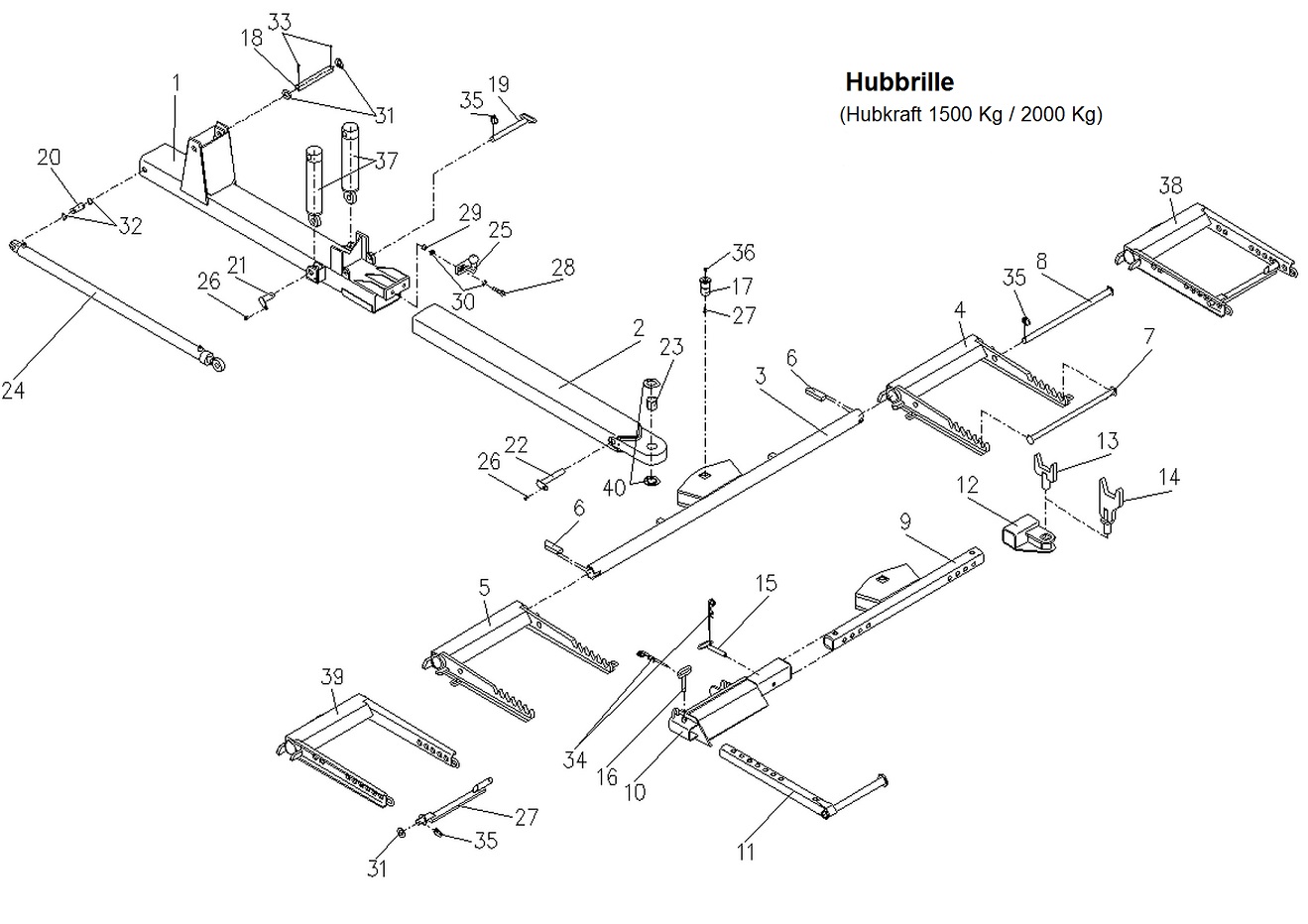

Hubbrille 1500 / 2000
Pos | Bezeichnung |
Art.- Nr. Typ 1500 |
Art.- Nr. Typ 2000 |
1 | Mantelrohr, verzinkt | Sonderanfertigung | Sonderanfertigung |
2 | Ausschubrohr, verzinkt | 10-0203 | 10-0203 |
3 | Querrohr rund, verzinkt | 10-0210 | 10-0211 |
4 | Radaufnahme, rechts, offene Version | 10-0115 | 10-0117 |
5 | Radaufnahme, links, offene Version | 10-0115 | 10-0117 |
6 | Anschweissstück für Radaufnahme zur Sicherung (2 Stück) | 45-0221 | 45-0221 |
7 | Einlegestange, Doppelscheibe, verzinkt | 10-0026 | 10-0024 |
8 | Einlegestange, Klappsplint, verzinkt | 10-0027 | 10-0025 |
9 | Querrohr für Hubbrille, verzinkt, Vierkant Ausführung 80 mm x 80 mm | 10-0078 | 10-0078 |
10 | Radaufnahme für Querrohr, Vierkantrohr, verzinkt, links | 10-0092 | 10-0092 |
10 | Radaufnahme für Querrohr, Vierkantrohr, verzinkt rechts | 10-0093 | 10-0093 |
11 | L- Bügel für Radaufnahme, verzinkz, links & rechts, nur bei Vierkant Ausführung | 10-0080 | 10-0080 |
12 | Aufnahme für Achsgabel, verzinkt, passend auf Vierkantrohr 80 mm x 80 mm | 10-0106 | 10-0106 |
13 | Achsgabel, kleine Ausführung, verzinkt | 10-0103 | 10-0103 |
14 | Achsgabel, große Ausführung, verzinkt | 10-0104 | 10-0104 |
15 | Sicherungsbolzen für Radaufnahme, verzinkt, Länge 190 mm | 10-0097 | 10-0097 |
16 | Sicherungsbolzen für L- Bügel, verzinkt, Länge 140 mm | 10-0090 | 10-0090 |
17 | Gewindebolzen für Querrohr, verzinkt, Sicherung durch Gewinde, oben 4 Schrauben | 10-0212 | 10-0212 |
17 | Bolzen mit Trapezplatte oben, für Querrohr (Vierkant Ausführung) | 10-0274 | 10-0274 |
18 | Lagerbolzen für Mantelrohr - 30 mm / 300 mm (2 Loch) | 10-0048 | 10-0048 |
19 | SIcherungsbolzen für Hubbrille, während der Fahrt, verzinkt, - 30 mm / 270 mm | 10-0205 | 10-0205 |
20 | Lagerbolzen für Ausschubzylinder, - 30 mm / 75 mm | 10-0037 | 10-0037 |
21 | Lagerbolzen mit Anschraublasche, für Hubzylinder, - 30 mm / 65 mm | 10-0046 | 10-0046 |
22 | Lagerbolzen mit Anschraublasche, für Ausschubzylinder, - 30 mm / 170 mm | 10-0045 | 10-0045 |
23 | Buchse für Querrohr / Bolzen | 45-0137 | 45-0137 |
24 | Ausschubzylinder für Hubbrille, Einbaumaß 1550 mm, Kolbenstange 30 mm / Rohr 70 mm | 20-0011 | 20-0011 |
25 | Kugelkopfkupplung, 2- Loch, D- Wert = 31,0 kN / Stützlast 350 Kg | 60-0643 | 60-0643 |
26 | Senkschraube M 8 x 16 für Lagerbolzen Sicherung | 60-0319 | 60-0319 |
27 | Senkschraube M | ||
28 | Sechskantschraube M 16 x 1,5 x 60 | 60-0771 | 60-0771 |
29 | Mutter M 16 x 1,5 | 60-0283 | 60-0283 |
30 | Unterlegscheibe M 16 | 60-0554 | 60-0554 |
31 | Unterlegscheibe M 30 | 60-0598 | 60-0598 |
32 | Unterlegscheibe M 30 | 60-0598 | 60-0598 |
33 | Splint 6,3 x 80 mm | 60-0709 | 60-0709 |
34 | Federstecker 6 x 115 mm | 60-0360 | 60-0360 |
35 | Klappsplint 6 mm | 60-0386 | 60-0386 |
36 | Schmiernippel, 10-er gerade (M10 - H1) | 20-0294 | 20-0294 |
37 | Hubzylinder, Einbaumaß 423 mm, Kolbenstange 35 mm, Rohr 85 mm | 20-0017 | 20-0017 |
38 | Radaufnahme für Hubbrille, Aufnahme Rundrohr rechts | 10-0207 | 10-0208 |
39 | Radaufnahme für Hubbrille, Aufnahme Rundrohr links | 10-0207 | 10-0208 |
40 | Bundscheibe für Querrohr / Bolzen (2 Stück) | 45-0135 | 45-0135 |
